四氟銅粉導向帶（耐磨帶、GST）

說明

我司生產的四氟青銅粉導向帶（耐磨帶、GST）用于往復運動液壓油缸中活塞和活塞桿起支撐和導向作用。導向帶具有突出的低摩擦特性、運行時無爬行、耐高溫性能以及良好的耐化學性能。對于在液壓缸內移動的活塞和活塞桿，導向帶具有精確的導向作用，并可吸收隨時產生的徑向力。同時導向帶防止了液壓缸內滑動部件的金屬接觸，即活塞和缸體之間或者是活塞桿和缸頭之間的金屬接觸。

隨著溫度的增加，PTFE 材料所能承受的表面載荷將降低，其承載能力實際上取決于工作溫度，一般而言，不應超過200℃。如使用溫度底于0℃，請先咨詢我方。

產品的類型：

1. 切口類型

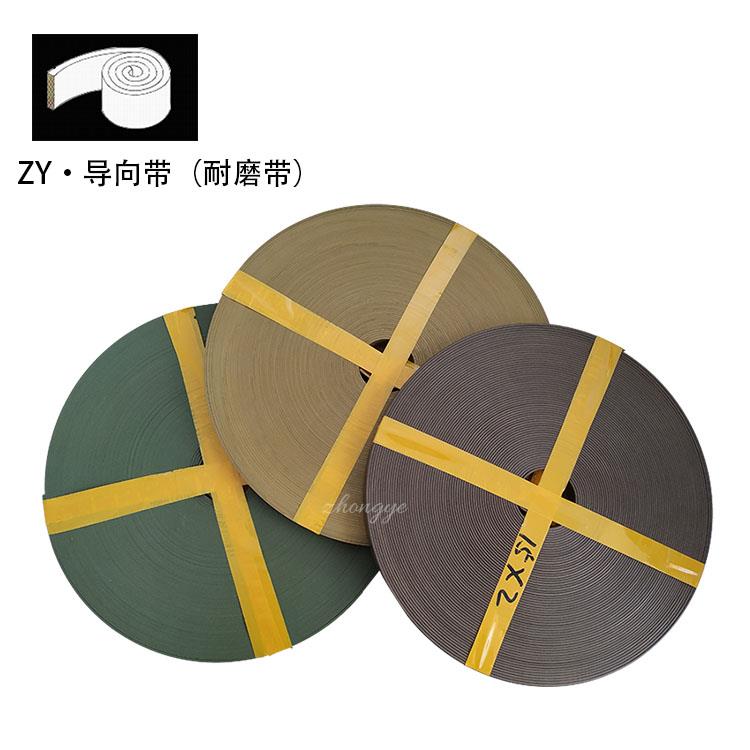

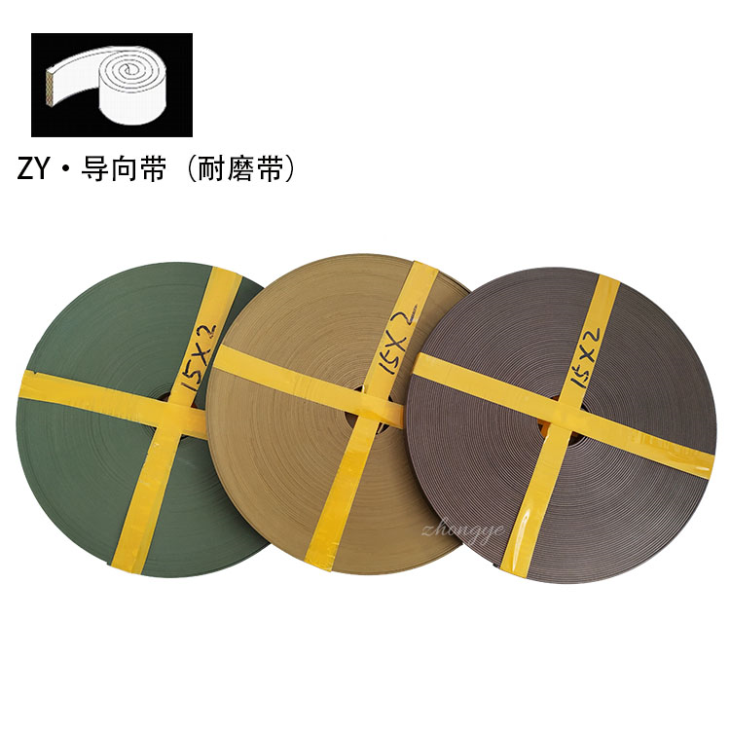

我們可提供成卷的導向帶和預切好的導向環。

斜切口是標準形式。直切口和Ｚ型切口需訂制。

2. 棱邊的倒角形式無倒角是標準形式。我們可提供棱邊為倒角的形式，這種設計可防止產品與溝槽圓角的干涉，也有利于安裝。訂購棱邊為倒角的形式時請注明。

3.壓花：壓花結構是在帶子的滑動表面帶有微小的潤滑微坑，有利于形成潤滑薄膜， 改善微觀潤滑，同時有助于嵌埋微小異物，保護密封系統。鑒于導向帶可用于孔用和軸用，一般制作成雙面壓花。

特殊要求如刻字、壓花﹑倒角﹑預切﹑特殊材料﹑切口類型，訂貨時請予以注明。

應用

導向帶廣泛應用于液壓及其它往復運動、旋轉、擺動系統，適用于輕載和中載的應用場合，承受徑向力有限，特別在高頻、長行程、較大的活塞或活塞桿間隙及范圍較廣的流體和高溫場合，建議一定使用導向帶。如用在注塑機、減震器、蓄能器、推土機、挖掘機、鍛壓力、陶瓷壓磚機、軋鋼機、農業機械、搬運機械、化學設備、冶金機械及機床等。

優點

- 耐化學性好，耐熱性好

- 耐磨性好，壽命長

- 摩擦力小，無爬行現象

- 承載能力高，避免了金屬之間的接觸

- 吸收側向負載，能抑制機械振動

- 由于耐磨環的對中作用，可增大密封的擠出間隙

- 防塵效果好，允許外界異物嵌入

- 簡單的整體式溝槽，安裝簡便

標準材料

填充青銅的聚四氟乙烯（PTFE）

填充碳的聚四氟乙烯（PTFE）

填充碳纖維的聚四氟乙烯（PTFE）

工況條件

產品尺寸（整卷長度）

供參考。實際供貨時可能會有細小差別。
